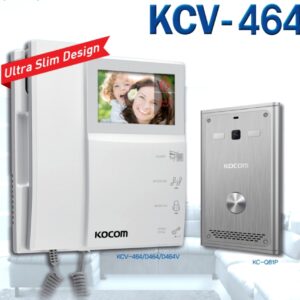

مانیتور KCV-464 کوکوم

توضیحات

مانیتور KCV-464 کوکوم:

مانیتور KCV-464 کوکوم آخرین مانیتور تولیده شده با

صفحه نمایشگر ۴٫۳ اینچ میباشد.این مدل مانیتور با

پنل کدینگ مدل KLP.C420R همخوانی دارد.در واحد

های ویلایی نیز قابل استفاده میباشد.جهت داشتن

اطلاعات بیشتر به سایت www.irankocom.ir مراجعه

فرمایید.

مشخصات مانیتورKCV-464 kocom:

دارای صفحه ۴٫۳ اینچ

قابل ازتباط با دستگاه گارد

قابل ارتباط با پنل کدینگ

قابل ارتباط با پنل پشت درب واحد

روش کابل کشی مانیتور KCV-464:

روش کابل کشی با توجه به داشتن پنل تکی پشت درب

واحد ابتدا نیاز به یک کابل ۴ زوج داریم.برای ارتباط با پنل

ساختمان و ارتباط با گارد نگهبانی و اتصال با سوئیچر ها

نیاز به کابل ۶ زوج داریم.البته با کابل زوج نیز انجام شدنی

است ولی به علت طولانی بودن مسیر کابل بهتر است از

کابل ۶ زوج استفاده شود.در صورت قطع بودن رشته سیم

بتوانیم از رشته سیم اضافی استفاده کنیم.مشخصات فنی

مانیتور ۴۶۴ کوکوم در ارتباط با دستگاه گارد نگهبانی مدل

KAM.D340 کوکوم را میتوان اشاره کرد که قابل پارالل

شدن با مانیتورهای جدید کوکوم مدل KCV.T.701SM میباشد.

ارتباط مانیتور KCV-464 با گارد نگهبانی:

ارتباط مانیتور KCV-464 کوکوم با دستگاه گارد نگهبانی

کوکوم مدل KAM.D340 همخوانی دارد.جهت ارتباط

گرفتن با دستگاه گارد کافی است فقط در قسمت بالای

مانیتور سمت راست روی عکس نگهبان رو لمس کنید

و سپس صفحه مانیتور به رنگ آبی میشود و صدای بوق

برای شما به صدا در میاد تا زمانیکه فرد لابی من پاسخگو

باشد.این ارتباط بطور برعکس نیز انجام میشود.مانیتور

KCV.464 کوکوم با داشتن ۴ ملودی میتوانید ملودی پنل

اصلی درب ساختمان را با ملودی دستگاه گارد نگهبانی

جداگانه انتخاب فرمایید.در ضمن رنگ بدنه مانیتور کوکوم

فقط به رنگ سفید تولید میشود.در قسمت دوم با لمس

کردن عکس هندست فری ارتباط داخلی با مانیتور دیگر

نصب در واحد در قسمتی که مانیتور دوم نصب شده

میتوان برقرار کرد.

روش سیم بندی مانیتور ۴۶۴ کوکوم:

روش سیم بندی مانیتور ۴۶۴ کوکوم به صورت ۴ سیم

امکان پذیر میباشد.رنگ سیم به ترتیب آبی و زرد و

قرمز و سفید میباشد.سیم آبی نشانه مثبت+ میباشد

و رنگ سیم زرد نشانه منفی_ میباشد و رنگ سیم

قرمز نشانه صدا است و رنگ سفید نشانه تصویر

میباشد.برای داشتن بالاترین صدا و تصویر با کیفیت

توصیه میشود از کابل های تمام مس استفاده شود و

در سیم بندی بهتر از زوج بندی کابل اصلی استفاده کرد

و همین عمل رو برای پنل پشت درب واحد استفاده کرد.

بعنوان مثال رشته سیم ها در کابل اصلی بصورت زوج

سفید و قرمز است سفید و سبز.سفید نارنجی و….بهتر

است زوج سفید و قرمز رو با سیم رنگ آبی که نشانه

مثبت + رو با هم اتصال دهیم و در ادامه سیم بندی رو به

همین ترتیب که توضیح داده شد استفاده کنیم.
